第二章 第五節 雙層組織、多層組織與接結組織
一、雙層組織
1. 雙層組織：由兩組經線分別與兩組緯線交織形成相互重疊的上下兩層的織物。如商標中的袋標，大提花中的球迷巾,多經多緯沙發布,雙層毛巾等均屬此類織物。
2. 雙層組織構成原理
(1)投入表緯織表層時，里經必須全部沉在梭口下面，不與表緯交織。
(2）投入里緯織里層時，表經必須全部提升，不與里緯交織。

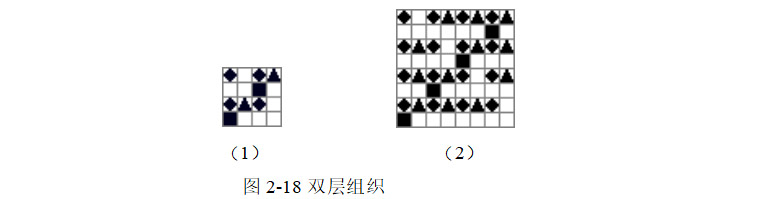

3. 雙層組織繪制步驟
(1)先畫出表里層的基礎組織；
(2）再將表里層的經緯線移至同一平面內，間隔排列，并用不同符號或色彩劃定表里層的經緯線位置；
(3)將表層基礎組織（方塊）和里層基礎組織（三角型）分別用不同符號或色彩填入意匠紙相應的方格內；
(4)再在里緯與表經相交的方格內加上一個符號或另一種顏色，表示里緯織入表經全部提升，即里經在表緯上全部提升。
4. 表里接結組織：用不同的接結方法，使分離的表里兩層構成一個整體的織物，其相應的組織稱表里接結組織。常用的接結法有三種：

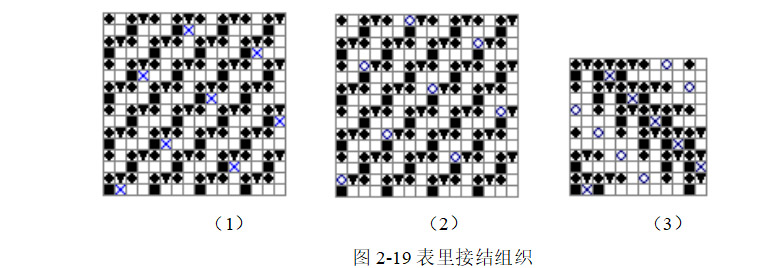

(1）里經接結法（下結上）：里經提升與表緯接結，在里經與表緯相交的方格內，有規律地增加經組織點（叉）。例：圖2-19（1）。
(2）表經接結法（上結下）：表經下沉與里緯接結，在表經與里緯相交的方格內，有規律地增加緯組織點，即 減少經組織點（圓）。例：圖2-19（2）。
(3）聯合接結法：同時運用上述二種方法的接結。例：圖2-19（3）
5. 選擇接結組織須考慮的因素
(1)在一個組織循環內，接結點的分布應均勻。
(2）如采用“下接上”法接結，里經的經組織點應位于左右表經的經浮長之間；如采用“上接下”，里緯的緯組織點應位于表緯的緯浮長之間。
(3）接結點的分布方向，應與表組織的方向一致。即表層組織為經面效應的，一般選用里經接結法；表層組織為緯面效應的，一般選用表經接結法；表里接結需牢固一點，可選用聯合接結法。
6. 雙層組織的組織循環數
計算時可將其看作重經重緯來算，有接結組織時，其最小公倍數指表組織，里組織和接結組織的最小公倍數，雙層組織的經緯組織循環數只要使表里組織與接結組織都畫完循環即可。
二、多層組織
1. 用不同的接結方法，將3個或3個以上的單層織物互相重疊地接合在一起，成為一個整體，使織物厚實加重。
2. 多層組織構成原理：（以三層為例）
(1)投入表緯織上層時，中下層經必須全部沉在梭口下面，不與表緯交織。
(2）投入中層緯織中層時，表經必須全部提升，不與中層緯交織，下層經必須全部沉在梭口下面，不與中層緯交織。
(3)投入下層緯織下層時，表、中經必須全部提升，不與下層緯交織。
3. 三層組織繪制步驟：
(1)先畫出表、中、下層的基礎組織；
(2）再將表、中、下層的經緯線移至同一平面內，間隔排列，并用不同符號或色彩劃定上、下層的經緯線位置（上、中、下）；
(3)將表、中、 下層基礎組織分別用不同符號或色彩填入意匠紙相應的方格內；

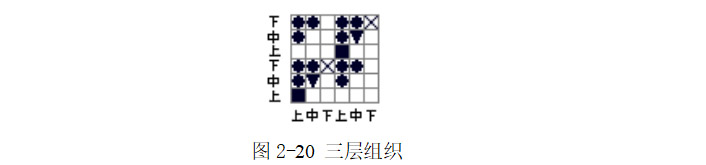

(4)先在中層緯與表經相交的方格內加上一個符號或另一種顏色()，表示中層緯織入表經全部提升；再在下層緯與表、中層經相交的方格內也加上一個符號或另一種顏色()，表示下層緯織入表、中經全部提升。如圖2-20所示為 平紋三層組織。
4． 用不同的接結方法，多層織物接結組織：使分離的多層構成一個整體的織物，其相應的 組織稱表里接結組織。
5． 常用的接結法有三種：
(1)下接上：下層經提升與表緯接結，在下層經與表層緯相交的方格內，有規律地增加經組織點。
(2)上接下：表層經下沉與下層緯接結，在表層經與下層緯相交的方格內，減少經組織點。
(2)聯合接結法：下接中、上接中（里經浮于中緯上面，表經沉于中緯下面）
----------------------------------------------
