第二章 第六節 織物分析
織物所采用的組織、原料、密度，后整理方法等不同，其形成的織物外觀上也就各不相同。
為了滿足客戶的要求，我們要對客戶提供的樣品進行周到和細致地分析，以便獲得正確地分析結果，為設計、改造或仿造織物提供正確的資料。
一、鑒別織物的正反面
對布樣進行分析工作時，首先應確定織物的正反面?？椢锏恼疵嬉话闶歉鶕?jù)其外觀效應加以判斷。下面列舉一些常用的判斷方法。
1.一般織物正面比較平整、光滑、圖案組織細致、層次分明、花紋輪廓清淅，色澤均比反面清晰美觀。
2.具有條格外觀的織物和配色模紋織物其正面花紋必然是清晰悅目的。
3.凸條及凹凸織物，正面緊密而細膩，具有條狀或圖案凸紋，而反面較粗糙，有較長的浮長線。
4.起毛織物：單面起毛織物，其起毛絨一面為織物正面。雙面起毛絨織物，則以絨毛光潔，整齊的一面為正面。
5.觀察織物的布邊：如布邊光潔，整齊的一面為織物正面。
6.雙層，多層及多重織物，如正反面的經緯密度不同時，則一般正面具有較大的密度或正面的原料較佳,反面浮長較長。
7.紗羅織物：紋路清晰絞經突出的一面為織物正面。
8.毛巾織物：以毛圈密度大的一面為正面。 多數織物其正反面有明顯的區別，但也有不少織物的正反面極為近似，兩面均可應用。因此對這類織物可不強求區別其正反面。
9. 印花織物：花型清晰，色澤較鮮艷的一面為正面。
10.整片的織物：除出口產品以外，凡粘貼有說明書（商標）和蓋有出廠檢驗章的一般為反面。多數織物，其正面反面有明顯的區別，但也有不少織品的正反面極為相似，兩面均可應用，因此對這類織物可不強求區別其正反面
二、鑒別織物經緯向
在決定了織物的正反面后，就需判斷出在織物中那個方向是經紗，哪個方向是緯紗，這對分析織物密度，經緯紗特數和織物組織等項目來說，是先決條件。 區別織物經緯向的主要依據如下：
1.如被分析織物的樣品是布邊的，則與布邊平行的紗線便是經紗，與布邊垂直的則是緯紗；
含有漿份的是經紗，不含漿份的是緯紗。
2.一般織物密度大的一方為經紗，密度小的一方為緯紗。
3.有筘路、經柳等織疵的為經線；有亮絲、稀弄等織疵的為緯線。
4.織物中若干紗線的一組是股線，而另一組是單紗時，則通常股線為經紗，單紗為緯紗。
5.若單紗織物的成紗捻向不同時，則Z捻紗為經向，S捻紗為緯向。
6.若織物成紗的捻度不同時，則捻度大的多數為經向，捻度小的為緯向。
7.經緯粗細不一樣時,通常細度細的為經線，反之為緯線；
8.如織物的經緯紗特數，捻向，捻向都差異不大，則紗線的條干均勻，光澤較好的為經紗。
9.毛巾類織物，其起毛圈的紗線為經紗，不起毛圈的紗線為緯紗。
10.條子織物其條子方向通常是經向。
11.若織物有一個系統的紗線具有多種不同特數時，這個方向則為緯紗。
12.紗羅織物，有扭絞的紗線為經紗，無扭絞的紗線為緯紗。
13.在不同原料交織中，一般棉毛或棉麻交織的織物，棉為經紗；毛絲交織物中，絲為經紗。 毛絲棉交織物中，則絲，棉為經紗；天然絲與絹絲交織物中，天然絲為經紗；天然絲與人造絲交織物中，則天然絲為經紗。
三、經緯密度的分析（通常單位：根／cm、根／10cm、根／英寸 ）
常用方法：
1.將布樣放平整，用放大鏡數1cm內的經(緯)線數，可以是小數；也可數3-5CM 內的經(緯)線數,再折算成經(緯)密度。
2.找組織簡單的塊面（原組織），數1cm內其組織循環個數，再乘以一個組織循環的經（緯）線數；
3.剪1 cm見方的的布樣（不能剪斜），逐一找出并數清其經緯線數。
四、測定經緯紗縮率
測定經緯紗縮率的目的是為了計算紗線的特數和織物用紗量等。由于紗線在形成織物后，經（緯）紗在織物中交錯屈曲，因此織造時所用之紗線長度大于所形成織物的長度。因而我們把其差值與原長之比值稱為縮率。以ａ（％）表示。
縮率=100%×（伸直長度-試樣中長度）/伸直長度
經緯紗縮率的大小，是工藝設計的重要依據，他對紗線的用量，織物的物理機械性能和織物的外觀均有很大的影響。
影響縮率的因素很多，織物組織，經緯紗原料及特數，經緯紗密度及在織造過程中紗線的張力等的不同，都會引起縮率的變化。
分析織物時，測定縮率的方法，一般在測試樣品邊緣沿經（緯）向量取10cm的織物長度。并記上記號（樣品小時，可量?。担悖淼拈L度），將邊部的紗纓剪短（這樣可以減少紗線從織物中拔出來時產生的意外伸長），然后輕輕將經（緯）紗從樣品中拔出，用手指壓住紗線的一端，用另一只手輕輕的將紗線拉直（張力要恰當，不可有伸長現象）。用尺量出記號之間的經（緯）紗長度,這樣連續記錄十個數后，取其平均值，代入上述公式中，即可求出經或緯紗的縮率值。這種方法簡單易行，但精確程度較差，測定紗線縮率的目的是為了計算紗線特數和織物用紗量等。
在測定中應注意以下幾點：
１．在拔出和拉直紗線時，不能使紗線發生退捻或加捻。對某些捻度較小或強力很差的紗線， 應經量避免發生意外伸長。
2．分析刮絨和縮絨織物時，應先用剪刀或火柴除去表面的絨毛，然后再仔細的將紗線從織物中拔出。
3.粘膠纖維在潮濕狀態下極易伸長，故在操作時避免手汗沾濕紗線。
五、測算經緯紗特數
紗線是用特數來表示其細度的。紗線特數是1000m的紗線在公定回潮率時的重量克數。計算公式如下：
tex=1000G/L
式中:tex表示經或緯紗特數；
G表示在公定回潮率時的重量；
L表示長度。
紗線特數的測定一般有兩種方法:
1.比較測定法：此方法是將紗線放在放大鏡下，仔細的與已知特數的紗線進行比較，然后決定經緯紗的特數。此方法測定的準確程度與試驗人員的經驗有關。由于做法簡單迅速，工廠的試驗人員往往樂于采用。
2.稱重法：在測定前必須先檢驗樣品的經紗是否上漿，若經紗是上漿的，則應對樣品進行退漿處理。測定時從10cm×10cm織物中，取出10根經紗和10根緯紗，分別稱其重量。測出織物的實際回潮率，在經緯紗縮率已知的條件下，經緯紗特數可用下式求出：
tex=G（1-a）（1+W~）/（1+W）
式中:G表示10根經紗或緯紗實際測算經緯紗特數重量；
a表示經或緯紗縮率；W表示織物的實際回潮率；
W~表示該種紗線的公定回潮率。
以下為各種紗線的公定回潮率（%）：棉 8.5 ；粘膠 13 ；精梳毛紗 16 ；粗梳毛紗 15 ；晴綸 2 ；醋脂 7 ；絹絲 11 ；滌綸 0.4 ；錦綸 4.5 ；維綸 5 ；丙綸 0 。
六、鑒別經緯紗原料
常用的鑒別方法:
1.手感目測法:不需要任何儀器，依據鑒別者的經驗判斷。
2.燃燒法:常用于鑒別化纖和天然纖維。燃燒特殊芳香味有硬塊的為化纖，成粉末狀有毛發或紙燒焦味的為棉、絲、麻等。
3.顯微鏡法:利用顯微鏡觀察纖維的縱向和橫向截面形狀，根據纖維的各種不同形態特征來鑒別纖維。通常用于鑒別天然纖維。
4.化學溶解法等，利用纖維在化學溶劑中的溶解性能來鑒別纖維，尤其適用于混紡紗,它是選用適當?shù)娜軇?，使混紡織物中的一種纖維溶解，稱取留下的纖維重量，從而也知道溶解纖維的重量，然后計算混合百分率。
七、 概算織物重量
織物重量是指織物每平方米的無漿干重克數。它是織物的一項重要的技術指標。它也是對織物進行經濟核算的主要指標，根據織物樣品的大小及具體情況，可分兩種試驗方法。
1．稱重法 用此方法測定織物重量時，要使用扭力天平，分析天平等工具。在測定織物每平方米的重量時，樣品的面積一般取10×10（cm）。面積愈大，所得結果就愈正確。在稱重前，將退漿的織物放在烘箱中烘干，至重量恒定，稱其干重，則
G（g／m2）=gxl0000/（Lxb）
式中:G--樣品每平方米無漿干重（g／平方米）；
s--樣品的無漿干重；L--樣品長度；
b--樣品寬度。
2．計算法 在遇到樣品面積很小、用稱重法不夠準確時，可以根據前面分析所得的經緯紗特數，經緯紗密度，經緯紗縮率進行計算，其公式如下：
G={10P,×Tex,/[（1-a,）×1000]+10P。×Tex。/[（1-a。）×1000]}×[1/（1+W'）] =1/100×[P,×Tex,/（1-a,）+P。×Tex。/（1-a。）]×[1/（1+W'）] =1/[100×（1+W'）]×[P,×Tex,/（1-a,）+P。×Tex。/（1-a。）]
式中: G——樣品每平方米無漿干重（s／平方米）；
P，、P?！獦悠返慕?jīng)緯紗密度（根／lOcm）；
a,、a。——樣品的經緯紗縮率（％）；
W'——樣品的經，緯紗公定回潮率（％），
Tex，、Tex。--樣品的經，緯紗特數
八、分析織物的組織及色紗的配合
對布樣做了以上各種測定后，最后應對經緯紗在織物中交織規律進行分析，以求得此種織物的組織結構。
在對織物的組織進行分析的工作中，我們常用的工具是照布鏡、分析針、剪刀及顏色紙等。用顏色紙的目的是為在分析織物時有適當?shù)谋尘耙r托，少費眼力。在分析深色織物時，可用白色紙做襯托，而在分析淺色織物時，可用黑色紙做襯托。
由于織物種類繁多，加之原料、密度，紗特數等因素的不同，所以應選擇適當?shù)姆治龇椒ㄒ允狗治龉ぷ髂艿玫绞掳牍Ρ兜男Ч?常用的織物組織分析方法有以下幾種。
1．拆紗分析法
這種方法對初學者適用。此法應用于起絨織物、毛巾織物、紗羅織物、多層織物和紗特數低、密度大，組織復雜的織物。
這種方法又可分為分組拆紗法與不分組拆紗法兩種。
（1）分組拆紗法：對于復雜組織或色紗循環大的組織用分組拆紗法是精確可靠的，現將此法介紹如下。
a.確定拆紗的系統：在分析織物時，首先應確定拆紗方向，目的是為看清楚經緯紗交織狀態。因而宜將密度較大的紗線系統拆開，利用密度小的紗線系統的間隙，清楚地看出經緯紗交織規律。
b.確定織物的分析表面；究竟分析織物哪一面，一般以看清織物的組織為原則。如：若是經面組織的織物，以分析織物的反面比較方便，若是表面刮絨或縮絨織物，則分析時應先用剪刀或火焰除去織物表面的部分絨毛，然后進行組織分析。
c.紗纓的分組：在布樣的一邊先拆除若干根一個系統的紗線，使織物的另一個系統的紗線露出10mm的紗纓，然后將紗纓中的紗線每若干根分為一組，并將1、3、5……等奇數組的紗纓和2紗纓中時，就可以清楚的看出它與奇數組紗和偶數組紗的交織情況。 填繪組織所用的意匠紙若每、4、6……等偶數組的紗纓,分別剪成兩種不同的長度。這樣，當被拆的紗線置于一大格其縱橫方向均為八個小格，正好與每組紗纓根數相等，則可把每一大格作為一組，亦分成奇、偶數組與紗纓所分奇偶數組對應，這樣，被拆開的紗線在紗纓中的交織規律，就可以非常方便的記錄在意匠紙的方格上。
（2）不分組拆紗法：當了解了分組拆紗法后，不分組拆紗法就容易了解了。首先選擇好分析面，拆紗方向與分組拆紗相同，此法不需將紗纓分組，只需把拆紗輕輕撥入紗纓中，在意匠紙上把經紗與緯紗交織的規律記下即可。
2.局部分析法
有的織物表面，局部有花紋，地布的組織很簡單，此時只需要分別對花紋和地布的局部進行分析；然后根據花紋的經、緯紗根數和地布的組織循環數，就可求出一個花紋循環的經緯紗數，而不必一一畫出每一個經，緯組織點，須注意地組織與起花組織起始點的統一問題。
3．直接觀察法
有經驗的工藝員或織物設計人員，可采用直接觀察法，依靠目力或利用照布鏡，對織物進行直接的觀察，將觀察的經緯紗交織規律，逐次填入意匠紙的方格中。分析時可多填寫幾根經緯紗的交織狀況，以便正確的找出織物的完全組織來。這種方法簡單易行主要是用來分析單層密度不大，紗特數較大的原組織織物和簡單的小花紋組織織物。

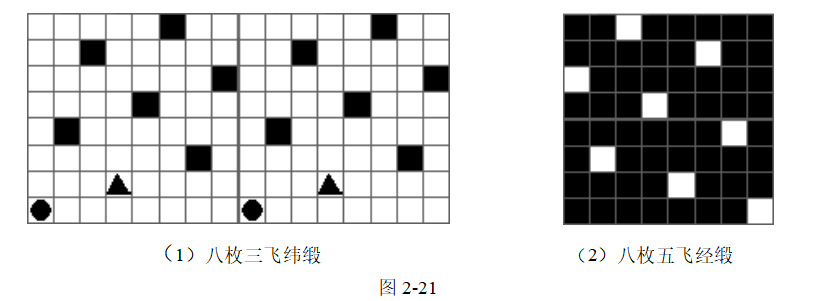

對一般單層織物中的原組織，如5枚、8枚、10枚等緞紋和斜紋組織，可在其緯面效應那一面，用分析針挑起一個經組織點，這根經線在布面上形成抽緊效果，以此為起點，在照布鏡下可找到下一個組織循環的相應經組織點，數一下兩個經組織點之間的緯線根數，即可判斷出此組織的組織循環數（枚數）。飛數靠判斷，如8枚緞，只有八枚三飛和八枚五飛兩種，在放大鏡下觀察，找一根緯線，在這根緯線上任找兩個相鄰的經組織點如圖2-21（1）中的圓點，看這兩個相鄰經組織點上面一根緯線上必有一個經組織點如圖2-21（1）中的三角形，此點靠左，為八枚三飛，如圖2-21（1）所示；靠右，為八枚五飛?？椢锓疵娣治龅慕M織，要變?yōu)檎娴慕M織，需將分析的組織左右翻轉，經緯組織點互換，如反面分析為八枚三飛緯緞，正面則為八枚五飛經緞，如圖2-21（2）所示。
在分析織物組織時，除要細致耐心外，還必須注意布樣的組織與色紗的配合關系。對于白坯織物，在分析時不存在這問題。但是多數織物其風格效應，不光是由經緯交織規律來體現，往往是將組織與色紗配合而得到其外觀效應。因而，在分析這類色紗與組織配合的織物（色織物）時，必須使組織循環和色紗排列循環配合起來，在織物的組織圖上，要標注出色紗的顏色和循環規律。
在分析時大致有如下的幾種情況。
(1)當織物的組織循環紗線數等于色紗循環數時，只要畫出組織圖后，在經紗下方，緯紗左方，標注上顏色和根數即可。
(2)當織物的組織循環紗線數不等于色紗循環數時，在這情況下，往往是色紗循環大于組織循環紗線數。在繪組織圖時，其經紗根數應為組織循環經紗數與色經紗循環數的最小公倍數，緯紗根數應為組織循環緯紗數與色緯紗循環數的最小公倍數
----------------------------------------------
