第三章 紋織基礎
杭州經緯計算機公司開發的紋織CADView60軟件是紋織物計算機輔助設計軟件。紋織物設計包括品種設計，裝造設計，紋樣設計，意匠繪制，紋版輸出。該軟件將計算機圖形圖像技術與傳統紋織工藝相結合，按專業的提花織物用計算機方法生成紋樣圖與實現紋板仿真效果最終達到電腦提花的目的。使用軟件可代替大量的手工操作，縮短了產品的開發周期，提高了產品質量，增強了大提花織物在國內外同類產品市場中的競爭力。
第三章 第一節 基本概念
1.紋織CAD:利用計算機進行紋織物的設計和生產稱之為紋織CAD
2.紋織物：在提花機上織造的，組織循環多達幾百根到數干根甚至上萬根的大花紋織物稱為紋織物，也稱大提花織物。
3.簡單大提花組織：用一種經紗和一種緯紗，選用原組織及小花紋組織構成花紋圖案的組織稱為簡單大提花組織。
4.復雜大提花組織：經紗或緯紗的種類在一種以上，配在多重或多層之中構成花紋圖案的組織稱為復雜大提花組織。
5.紋織物裝造：是指按提花意匠設計的要求所進行的一系列工作。
第三章 第二節品種設計
設計前明確設計織物的用途及使用對象，分析不同用途、不同設計對象的具體要求，使設計品種滿足需要。
一、規格設計
規格設計的任務反映在制定“織物設計規格單”，填寫步驟如下：
1.品名品號:品號系織物的編號，品名系織物的商品名稱 , 為了便于產生和銷售管理.
2.設計意圖（銷售地區、服務對象、織物用途、織物特征）
3.成品內幅、邊幅
4.選用原料、確定經緯組合、排列
5.地組織與邊組織
6.經緯密度
7.計算成品經線數
8.經緯向縮率
9.確定筘號、筘幅、筘穿入數
10.內經線數和邊經線數
11.計算胚布經緯原料數量，成品重量及原料重量

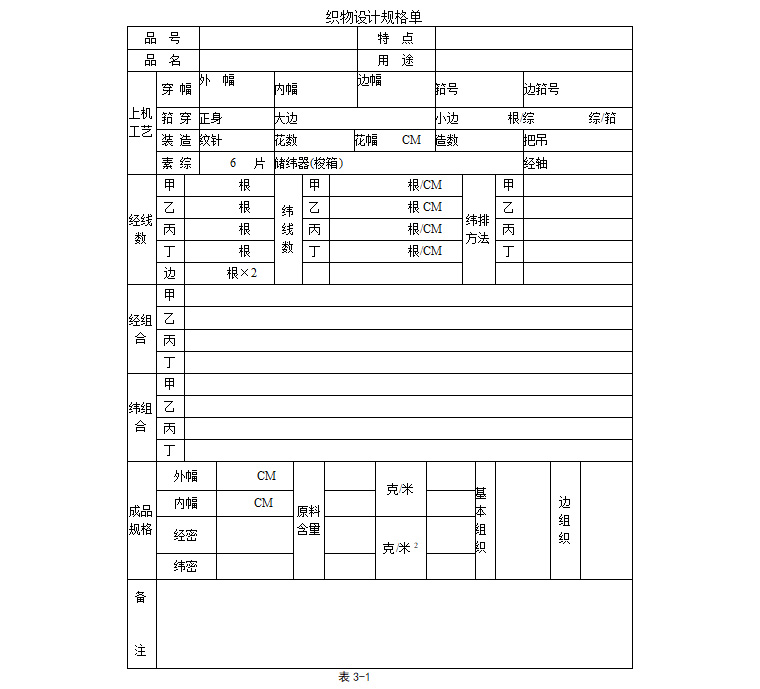

12.準備織造、煉整后整理要求在構思好欲設計品種的外觀形態風格、性能、用途、銷售地區及對象后，進入具體規格的周密思考，例如：選用什么原料、組織、密度、配什么紋樣、色彩，采用什么生產工藝來達到設計構思的新風格。了解工藝變化時對品種外觀和內在質量的影響，靈活運用改變織物外觀與性能的各種變化方法。如：原料變化、組織變化、條件變化、線型變化、密度變化、穿筘變化、捻度、捻向變化、織造強度變化、花樣色彩變化、染煉后整理變化等。綜合以上因素,填寫如下表格:(見表3-1)
第三章 第三節 提花機裝造
在織機上，按照織物組織的要求，把經紗上下分開，形成梭口的運動，稱為開口運動。完成開口動作的機構稱為開口機構?？刂铺峄C(jī)開口機構的一系列裝置的配合安裝稱提花機裝造。它包括掛通絲、穿目板、吊柱、穿經、穿筘等工作。
提花機的開口運動必須與織機的引緯運動、打緯運動、送經運動和卷取運動配合才能完成整個提花運動.
引緯運動:是將緯紗引入梭口。
打緯運動:是把引入梭口的緯紗推到織口,形成織物。
送經運動:是持續從織軸放送出適當長度的經紗,使經紗能在一定張力控
卷取運動:是將緯紗交織所形成的織物牽引離開織口,卷到布輥上。
提花運動:是利用提花機進行復雜組織的制織。
一、通絲材料的選擇
堅牢耐磨，在常規溫、濕度變化中不會變形，所以通絲在使用前都經過上蠟或上通絲油處理。宜選用維綸、滌綸等高模、高強度纖維制作，最好的為改性滌綸混合碳纖維制成，不聚集靜電。
二、通絲的計算
1、通絲的計算包括通絲的長度和根數兩個方面。
2、計算通絲的長度要以最長的一根通絲為準。
3、不管是那種裝造類型，通絲把數都等于紋針數。
4、普通裝造時，每把通絲數都等于花數；而特種裝造時，要根據具體情況分別計算每把通絲根數和總通絲數。
三 、柱 線
柱線分中柱線和小柱線兩種，采用棉蠟線，棉蠟線的捻向要與通絲捻向相同，以免產生鋼綜打轉，增加經絲斷頭。
中柱線用以連接通絲和綜絲，對單把吊織物，僅采用中柱線。對于雙把吊織物，由于一根通絲要連接兩根綜絲，所以需要再接一根小柱線，小柱線用以連接通絲和兩根中柱線，再利用中柱線來連接綜絲。
四、目板設計
目板為堅硬的木質薄板或塑料薄板，由于密度較大，目孔呈交叉排列。
目板的作用：供穿通絲用。將每根通絲穿入一個目孔內，正確地隔離通絲，使其不紊亂。
目板規格：與經絲平行的目孔稱行；與緯絲平行的稱列。目板行密為3.2行/米，列數55列，縱深30.7cm。整幅目板由小塊目板鑲拼而成，小塊目板長度為30.7cm，厚度為0.5cm，寬度有三種，A=24.5cm、B=18.5cm、C=14cm。
目板設計包括確定目板穿幅、計算目板行列數、確定目板穿向和通絲穿法。
1.確定目板穿幅
目板穿幅 = 筘內幅或筘內幅+(1～2)厘米。
目板穿幅應安排在居中位置，然后根據花數畫出每花寬度，各花交界處應空出兩行目孔。
若要采用棒刀，目板上要留出7行目孔的位置，供穿棒刀麻線用。
2.確定目板所穿行列數(先確定列數,再計算行數)
總原則：為了梭口清晰，目板列數應盡量少，所以應先確定列數，再定行數。具體計算時應先初步計算列數，再按照要求進行修正。
初定列數=鋼筘每厘米經絲數/目板行密
=機上經密/目板行密
=內經絲數/(筘內幅×目板行密)
=筘號×穿入數/目板行密
修正原則：
(1)計算的初定列數是當一行不漏都穿入通絲時所需要的最少列數，而實穿列數應大于初定列數；
(2)實穿列數應為每筘的穿入數、花地組織循環經紗數、棒刀組織和把吊數的倍數，最好為紋針數的約數。
(3)列數在可能的情況下，以少為好，以利于織造。常用20、24、32、40、48列，最多不超過50列，且盡量采用機前列數。列數還應避免采用不足16列，以免通絲磨擦厲害。
列數確定好后即計算每花的實穿行數。
行數計算：
每花目板實穿行數 = 每花經絲數/選定列數
= 內經絲數/（花數×列數）
= 紋針數×把吊數/列數
每花區實有行數 = 花幅×行密 = 花幅×3.2行/cm
因?yàn)檫x定列數＞初定列數，所以實有行數＞實穿行數，余行應均勻空出。
每花區應空去行數 = 實有行數－實穿行數
這些余行應均勻空出。
例1：鋼筘內幅75cm，4花，單造單把吊，筘入數為3，地組織為三枚斜紋，內經絲數5760根，規劃目板及計算行列數。
解：目板穿幅=鋼筘內幅=75，
初定列數=5760/(75×3.2)= 24列，取30列。
每花實穿行數=5760/(4×30)= 48行。
每花穿幅=75/4=18.75cm
每花實有行數=花幅×行密=18.75×3.2 = 60行。
每花區多余行數=60-48=12行，均勻空出
例2：一品種，內經絲數8640根，筘內幅74.5cm，筘號29，筘入數4根，花數4花，單造雙把吊，規劃目板及
計算行列數。
解：初定列數=筘號×筘入數/目板行密
=29×4/3.2=36.2列，取40列
紋針數=內經絲數/(花數×把吊數)
=8640/(4×2)=1080針
每花實穿行數=紋針數×把吊數/列數
=1080×2/40=54行
每花實有行數=每花穿幅×行密
=（74.5/4）×3.2=60行
每花余行數=60-54=6行，均勻空出
3.目板穿向
目板有縱向（沿經線方向穿孔）和橫向（沿緯線方向穿孔）穿兩種?？v向穿常用縱向順穿和縱向倒穿。橫向穿有右起穿和左起穿兩種。
機械式提花機當花筒在左右側時，都采用縱向穿，即沿著經線方向逐行穿。
電子提花機和機械式連續紋板提花機都采用橫向穿，即沿著緯線方向從后向前逐列穿孔。
4.目板基本穿法
各根通絲穿入目板上各個目孔的工作簡稱穿目板。
穿法要根據裝造類型、織物經密、棒刀組織、筘穿數等情況綜合選擇，采用不同的穿法，但不管采用哪一種穿法都要以紋針和經紗次序作為依據。
傳統機械式提花機有順穿法、飛穿法、分造(區)穿、對稱穿和混合穿。
(1)順穿法
通絲按照目孔次序穿滿一行后再穿第二行，依次類推，是最簡單的一種穿法。
優點：通絲之間交叉少，磨擦小，操作簡便。
缺點：斷經后不易找頭，故穿筘操作不方便。
適用于經密較小的織物及在雙造或多造的每一造的目板上應用。
(2)飛穿法
將目板在一造內分成兩段或多段，參照筘入數將通絲輪流穿入各段，穿滿一行再換一行，稱為飛穿。
例如：?jiǎn)伟训醵味w穿，將目板縱向分成二段，通絲在一段內連續穿二根后，跳至另一段再穿二根，依次前二后二跳穿。筘入數即為飛穿數，等于2。對多把吊而言，為保持目板下“一孔一綜”的密度，此時筘入數為經絲飛數而不是通絲飛數。
優點：相鄰兩筘齒間經絲分離，斷經后穿綜過筘不會搞錯，適用于經密較大的單造及大小造織物。
缺點：通絲之間的摩擦較大。
單把吊一般采用兩段飛穿，多把吊（棒刀組織）宜采用三段、四段或六段飛穿。
(3)分造穿
根據各組經絲比例，將目板縱向分成對應比例的區域，稱為分造。
目板都是先穿滿一造后再穿另一造，先穿后造，再穿前造。
在雙造及多造中，各造比例相等，均采用一順穿；若為大小造，則大造采用飛穿，小造采用一順穿或二段一飛穿。適用于重經、雙層及多層織物。
(4)對稱穿
當織物花紋為左右對稱時，如被面、臺毯等，為簡化意匠，減少紋針，對稱花紋的意匠只需畫出一半，另一半由目板根據對稱原則穿出。
對稱目板穿法有兩種：對角線穿法和山形穿法。多把吊一般用對角線穿法，單把吊兩者均可。
兩種穿法又都有兩種穿向：
花邊起穿：目板從兩側穿向中心；
花心起穿：目板從中心穿向兩側。
對稱穿在對稱中心處會出現“并經”現象，應剪去其中一根通絲。
(5)混合穿
在采用中間自由花形兩邊是對稱花形時，目板穿法中即有順穿或飛穿法又有對稱穿法，稱為混合穿法。
對稱花與自由中心連接處，紋針數應“單雙銜接”，處理方法同“并經”。
例：某織物，單造單把吊，紋針800針，全幅四個半花（4.5個花），鋼筘內幅87.75cm。
1)目板計算：目板總穿幅=87.75cm
每花目板穿幅=87.75/4.5=19.5cm
零花目板穿幅=19.5×0.5=9.75cm
零花如果安排在機上左側，則花形取右半花，如果安排在機上右側，則取左半花。
2)通絲計算：通絲把數=紋針數=800把
零花紋針數=0.5×800=400針
因此每把5根通絲的有400把，每把4根通絲的有400把。
3)目板穿法：
右手織機零花穿法：零花安排在目板右側時，取左半花，右手織機每個花紋先穿右半花，后穿左半花，所以零花通絲順序從401-800把，每把5根通絲，1-400把每把4根通絲。左手織機與右手織機相反。
5. 電子提花機目板穿法
電子提花機沒有多把吊和棒刀，一般采用普通裝造，目板穿法大都采用橫向一順穿。
電子提花機有通孔板，其作用為：
(1)使通絲相對于紋針只有上下作用，使豎針掛鉤在運動中不會晃動。
(2)使開口保持清晰。
五、回綜裝置
1.重力回綜:提花機在開口閉合時，依靠重錘的重量起回綜作用。
當織機的車速不同或經紗粗細、原料不同時，重錘的重量也應不同。對較粗的經紗，重錘應重些。重錘的直徑也受經紗密度的限制，不可過粗。重錘的長度受經紗升降距離的限制，也不可過長。它只適用于車速不高的傳統提花機，不能滿足高速提花機迅速回綜的要求。
2.彈性回綜
利用彈簧的彈性恢復力拉紋線迅速復位，不受重力加速度的制約，普遍應用于高速機械提花機和電子提花機。
彈性回綜可以用氨綸線代替彈簧回綜。
六、電子提花機的控制原理
電子提花機開口融合了現代微電子技術和電磁、光電技術,在紡織CAD系統和新型機械機構的配合下，實現了高速無紋版提花。其中的電子提花控制部分的設計方案以通用微型機或工控機作為控制主體，用磁盤文件、網絡文件等形式的數據來源以適應不同織造環境要求，研制相應的接口電路讀取提花信息和產生時序信號,并把提花信息驅動后發送至提花龍頭,實施提花控制。
組成：
１.電子程控裝置：正確發出提綜信息，可帶有鍵盤，顯示，打印等功能；
２.電信號與機械量的轉換機構：一般采用電磁鐵，即由程控裝置發出的提綜信息轉換成機械位移量來實現機械控制。
----------------------------------------------
