意匠圖：通常所說的意匠，“意”即意圖、創想、思路；“匠”即匠心、構思、規律和操作程序，將設計創作的意圖、構思和具體的可行性，通過圖紙表格來展現，這個圖表就叫意匠圖。
意匠圖多用于紡織品（包括絲綢、毛衫制作、毛麻紡織品等等）在織造時的提花圖案、紋路變化的設計和工藝制作。但也成為許多如鉤編、工藝品、繡花、抽紗制作以及建筑等等行業廣泛應用的一種設計圖表、制作工藝圖表。
紡織品的意匠圖上一般只畫一個花紋循環，當花紋對稱時，可以省略對稱部分，只畫其二分之一或四分之一。意匠圖形的大小用一個花紋循環所需要的縱、橫格數表示。意匠圖上涂繪的顏色只代表織物中不同的組織結構，并不代表花紋的色彩，也不必與紋樣色彩一致，只要求用色醒目、花界分明，便于識圖和紋版軋孔。意匠紙是一種印有長方格或正方格的紙張，縱格相當于織物中的經紗，橫格相當于緯紗。意匠紙有多種規格，可根據織物經、緯密度、組織結構和上機條件適當選用。意匠紙規格選用不當，會使花紋變形。意匠紙的規格用單位長度內縱、橫格數的比值表示。
意匠紙是一種印有長方格或正方格的紙張，縱格相當于織物中的經紗，橫格相當于緯紗。意匠紙有多種規格，可根據織物經、緯密度、組織結構和上機條件適當選用。意匠紙規格選用不當，會使花紋變形。意匠紙的規格用單位長度內縱、橫格數的比值表示。
各國根據使用習慣對意匠紙規格在計算和表示方式上也有不同。意匠紙一般分為兩種：一種是先確定單位長度內的橫格數為8格,然后根據織物的經、緯密度之比并結合上機條件，計算出與8個橫格配成一個正方形的縱格數。例如 12個縱格與8個橫格配成正方形,中國稱為八之十二。中國意匠紙規格共分25種，從八之八至八之三十二，寫作8×8～8×32或8-8～8-32，各用粗線劃成大格，以方便意匠圖點繪和紋版軋孔。另一種是先確定單位長度的縱格數為8或10、12、16等(相當于提花機上的一行紋針數),然后根據織物的經、緯密度比計算出單位長度的橫格數與確定的縱格數構成一個正方形，在意匠紙上用粗線劃成大格，其表示方法有16×10、10×10或16/10、10/10等。這種方法歐洲國家采用較多。
用意匠紙繪制意匠圖的步驟是：

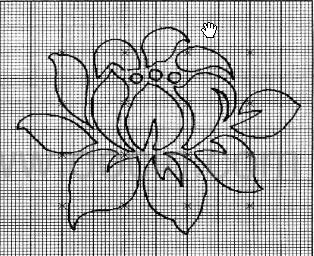

①紋樣放大：用鉛筆將紋樣輪廓按比例放大到已計算好的意匠紙面積內，要求保持紋樣原作的姿態風格特征。
②勾邊：用水粉畫筆將放大的鉛筆輪廓改畫成由意匠格子形成階梯狀的輪廓線。勾邊是根據花紋各個部分的組織以及各組織接界配合的要求，并結合上機條件進行的，有自由勾邊、平紋勾邊及變化勾邊3種方法。
③涂色：在勾邊的花紋范圍內,用勾邊色彩均勻涂滿,代表某種組織。
④點繪間絲點:在涂色后的花紋范圍內點繪經緯的交織點,以控制花紋中經、緯的浮長，并增加織物牢度和花紋畫意。點繪間絲方法一般有兩種,一種是采用有規律的組織,如斜紋、緞紋或其他變化組織點繪；二是根據花葉脈絡的自然形態點繪，這種點繪法能使花紋姿態生動活潑、增添紋樣藝術效果,常用于緯起花的花紋。提花織物的地紋組織一般較為簡單，意匠圖上可用空格表示，另附地組織圖供紋版軋孔。當?shù)亟M織較為復雜時，其組織點就必須全部或局部點出。也可用已雕刻好組織點的樣卡版刷印。
